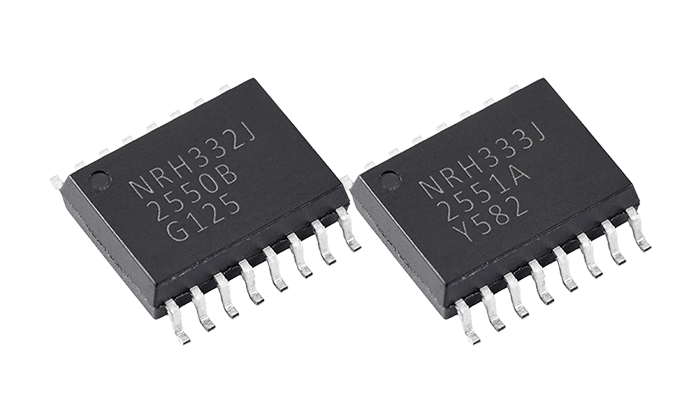

NRH332J / NRH333J

NRH332J/NRH333J是两款智能栅极驱动光耦，器件集成VCE电压检测、欠压锁定（UVLO）、IGBT 软关断、集电极开路式隔离故障反馈及有源米勒钳位功能，为电路设计提供最大化灵活性，同时实现全方位的电路保护。

NRH-332J/NRH-333J内置砷化铝镓（AlGaAs）发光二极管（LED），该 LED 与包含功率输出级的集成电路实现光学耦合。该器件非常适用于驱动电机控制逆变器中的功率 IGBT 与 MOSFET，其输出的电压和电流可直接驱动额定值最高达 1200 V、150 A 的 IGBT。针对更高额定值的 IGBT，可通过NRH-332J/NRH-333J驱动分立器件组成的功率级，再通过该功率级驱动 IGBT 栅极。

产品特点

带迟滞的欠压锁定保护（UVLO）

退饱和检测

米勒钳位

集电极开路式隔离故障反馈

IGBT软关断

故障复位

采用SO-16封装





应用领域

光伏系统

储能系统

组串式光伏逆变器

微型逆变器

风力发电

电机驱动

逆变器功率单元

工业变频器

伺服驱动器

核磁共振





相关产品

产品型号	产品名称	隔离电压	最小共模抑制比	产品描述
NRH341	光隔离单通道栅极驱动器	5000 Vrms/1 min	35kV/us （VCM=1500V）	峰值输出电流 3A 传输延时TPLH，TPHL ≤200ns 占空比偏差PWD ≤100ns UVLO 11V~13.5V
NRH314	光隔离单通道栅极驱动器	5000 Vrms/1 min	35kV/us （VCM=1500V）	峰值输出电流 1.5A 传输延时TPLH，TPHL ≤200ns 占空比偏差PWD ≤100ns UVLO 6.9V~8.7V
NRH3120	光隔离单通道栅极驱动器	5000 Vrms/1 min	35kV/us （VCM=1500V）	峰值输出电流 2.5A 传输延时TPLH，TPHL ≤250ns 占空比偏差PWD ≤100ns UVLO 11.3V~12.8V
NRH332J / NRH333J	光隔离单通道智能栅极驱动器	5000 Vrms/1 min	50kV/us （VCM=1500V）	峰值输出电流能力 2.5A 钳位峰值电流ICLAMP 1.7A DESAT阈值VDESAT 6.5V 传输延时TPLH，TPHL ≤250ns 占空比偏差PWD ≤100ns UVLO 10.3V~11.6V

资料下载



样片申请



隔离电压	5000V_rms/1 min
最小共模抑制比	50kV/us
峰值输出电流能力	2.5A
钳位峰值电流	1.7A
DESAT阈值	6.5V
传输延时	≤250ns
占空比偏差	≤100ns
UVLO	10.3V~11.6V
